KZ-DRQ10均流型电容器纹波耐久性试验测试系统
咨询热线 : 13375278555
产品性能及特点
新一代均流型电容器纹波耐久性试验测试系统，每组电容电压电流互不影响，单组电容出现异常可在线单独切断，无需停机。确保试验的连续性；避免因电容阻抗不一样导致试验准确率低的情况发生，降低试验数据误差。
新一代均流型电容纹波耐久性试验测试系统智能化升级，能够实时显示试验数据，试验进程，测试电容的状态，自动储存所有试验数据；可以进行远程监控设置，不需要人工24小时监测、记录试验数据；试验过程中发现故障电容能够及时处理，保证试验进度；可以远程展示试验数据，满足智能实验室，智能工厂的要求。
输出频率范围：低频50Hz~10KHz;高频10KHz~200KHz,以内任意连续可调输出
输出电压最大：50Vrms
输出电流最大：10Arms
电源采用智能系统，自动记录实验数据（电压、电流、漏电流、频率等）
电源输出软启动功能
触摸屏操作，远程上位机控制
电源输入采用断路器控制，更加安全
输出ON/OFF按键
风机智能调速设计，减少噪音
前面/侧面进风，后部出风，节省散热空间
标配接口：RS-485
电源采用优化算法，功率因数>0.98；交流主电路采用被测电容能量储存再复用技术。
应用领域
电解电容器纹波耐久特性测试
温升测试
老化实验
新一代均流型电容器纹波耐久性试验测试系统是我公司针对电容器生产和使用厂商的专用测试设备，用于电容器做纹波电流耐久性寿命试验。它可模仿电容器的实际工作条件，测试电容器的使用寿命数值，为电容器制造厂商提供了可靠性设计的确切参数，同时也为使用电容器的客户提供了产品的真实质量依据。

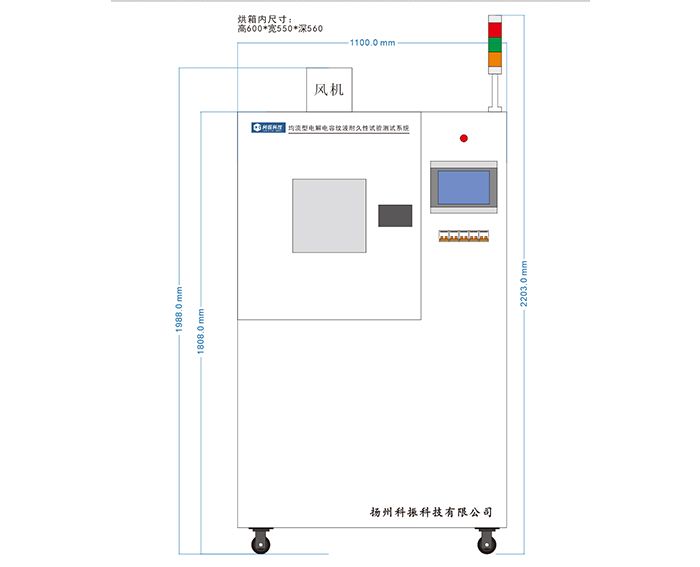

产品尺寸
产品外观尺寸：宽1100mm高2030mm深1150mm;
单烘箱内尺寸：宽550mm高600mm深560mm;

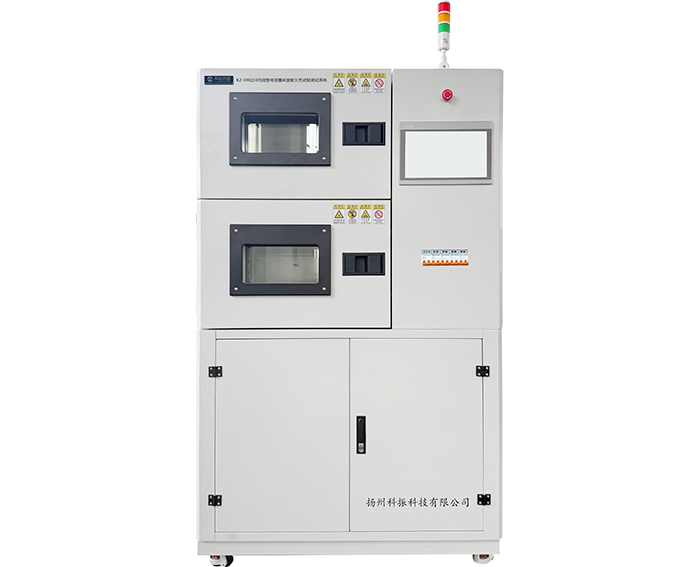

双烘箱内尺寸：宽550mm高300mm深560mm；
| 产品主要技术指标 | |
| 1. 产品输入输出 | 输入: 交流单相220V±10% 50Hz±10% 输出: 交流单相输出，由三个端子引出，输出直流最高电压值 电流: 同产品规格单边输出交流最高电压值/同产品规格 |
| (一) 产品直流部分 | |
| 2. 稳压精度 | 源效应: ≤0.1%额定值（仅由于输入源电压变化±10%引起的输出电压变化率） 负载效应: ≤0.2%额定值（仅由于负载变化引起的输出电压变化率） 温度效应: ≤0.03%额定值/℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率） 负载效应: ≤0.2%额定值（仅由于输出电流从零至额定值变化引起的输出电压变化率） |
| 纹波(r.m.s) | ≤0.01% +10mV (80%~100%额定输出时测量) |
| 输出电压调节范围 | 近似0~额定电压值连续可调 |
| 自动计时范围 | 1-9999小时 |
| 输出电压设定 | 触摸屏设定，远程485通信设定 |
| 保护方式 | 过压、过流自动保护 |
| 短路报警 | 允许短路并报警 |
| 工作方式 | 长期满负荷连续工作 |
| 输出电压电流显示方式 | 触摸屏显示 |
| 输出电压电流显示分辨率 | 0.1V;1mA |
| 整机电压、电流误差 | ≤±1%±1个字（计量范围10%~100%额定值） |
| 整机时间误差 | ≤±0.01% |
| (二) 产品交流部分 | |
| 输出电压调节范围 | 1%~额定电压值连续可调 |
| 输出电流调节范围 | 1%~额定电流值连续可调 |
| 输出波形 | 正弦波（失真度≤5%，满功率输出功率时测量） |
| 输出频率 | 低频50Hz~10KHz；高频10KHz~200KHz连续可调（频率误差≤±0.1%） |
| 输出电压电流显示方式 | 触摸屏显示 |
| 输出电压电流显示分辨率 | 0.01V;0.01A（显示有效值） |
| 输出电压电流设定方式 | 触摸屏设定，远程485通信设定 |
| 输出电压、电流误差 | ≤±1.5%±2个字（计量范围10%~100%额定值） |
| 电流测量电流显示精度 | 1uA（显示误差≤±0.2%±1个字，计量范围0~2500uA，计量范围10%~100%额定值） |
| 通信方式 | 485通信（标配） |
| 保护方式 | 过压、过流自动保护 |
| 工作方式 | 长期满负荷连续工作 |
| 电源适用负载特性 | 容性负载 |
| (三)产品烘箱部分 | |
| 温度范围 | 常温～+150℃ |
| 温度波动度 | ±0.3℃ |
| 温度均匀度 | ±2℃ |
| 温升速率 | 2～3℃/min |
| 控制方式 | 触摸屏设定 / 远程485通信设定 |
| 通信方式 | 485通信（标配） |
| 安全保护装置 | 1. 超温报警保护器 2. 线路保险丝及安全护套式端子 3. 快速保险丝 |
| 环境条件 | 使用场所：仅在室内使用 |
| 温 度：-20℃～50℃ 空气湿度：≤90% | |
| 发货配件 | 企业标配（保险丝、易损件等） |
| 备注 | 烘箱一体机测三参数（容量、ESR、漏电流）属于选配功能 |
| 科振科技均流型纹波电源测试产品与市场现有同类型产品对比 |
| 科振科技 | 市场同类型产品 | 产品优势 | |
| 产品系列对比 | 产品选择多样化，可以提供单台不带烘箱，多台不带烘箱，烘箱一体机，烘箱一体机测三参数（容量、ESR、漏电流），客户可以自行选择。 | 选择少，相应功能欠缺 | |
| 产品性能对比 | 直流电压、电流对比 ：范围更大，充电速度更快（0-1000V，电流0-1A） | 电压等级相对低800V0.2A | 电容耐压测试范围更宽 |
| 交流电压电流对比：试验纹波电流更大，测试容量范围更宽（每路电流最大可至10A）。 | 功率小，电压最高30V,最大电流不超过 5A,测试容量范围小 | 纹波电流更大 | |
| 纹波功率对比：科振每对电容可提供AC100V8A纹波功率，每条夹具11组电容，合计功率8800W | 市场同类均流纹波产品每对电容可提 供AC60V5A纹波功率，每条夹具11组电容，合计功率3300W | 更大的纹波输出功率 | |
| 试验频率范围对比：试验频率范围更宽(40Hz-I0KHz),满足客户的各种频率应用测试要求。 | 市场同类产品输出频率为100Hz-1KHz,(50Hz-100Hz震荡) | 更宽的测试频率 | |
| 设备耗电量对比：科振均流纹波电源采用优化算法PFC电路设计，AC220V输入功率因数>0.98;交流主电路采用被测电容能量储存再复用技术，当测试电容纹波输出100V10A即1kW输出，实测电网输入功率仅0.1kW不到，储能复用技术加上高效PFC功率因数校正设计，大大节约了设备的运行用电成本。 | 常规均流纹波电源功率因数0.5~0.6,未采用储能复用技术的电源会导致设备输入线功率大。 | 绿色节能 | |
| 技术开发能力对比：科振拥有强大的技术服务团队，可最短时间内满足客户后期产品的各种功能需求开发 | 市场同行技术更新迭代缓慢，客户新技术要求满足率低，技术力量相对薄弱 | 新产品开发能力强而快 | |
| 试验连续性对比：试验连续性对比：科振均流纹波产品每组电容电压电流互不影响，单组电容出现异常可在线单独切断，无需停机。确保试验的连续性。 | 常规均流产品单组电容异常，会直接影响其它组电容电压电流，然后需要停机切断异常组电容，再重新启动电源继续老化其它组电容；影响试验的连续性。 | ||
| 试验灵活性对比：科振均流纹波产品每路电源可带12组电容，电源内部集成2个直流电压源，每6组电容可独立设置直流耐压值，每组电容可独立设置交流纹波电压、电流、频率值，使用配置更灵活，适应各种试验分配需 求。 | 目前市场同类型产品只有一个直 流输出，并且每组被测电容不可独立设置交流纹波电压、电流、频率值，限制了电源产品使用多样性和效率。 |
